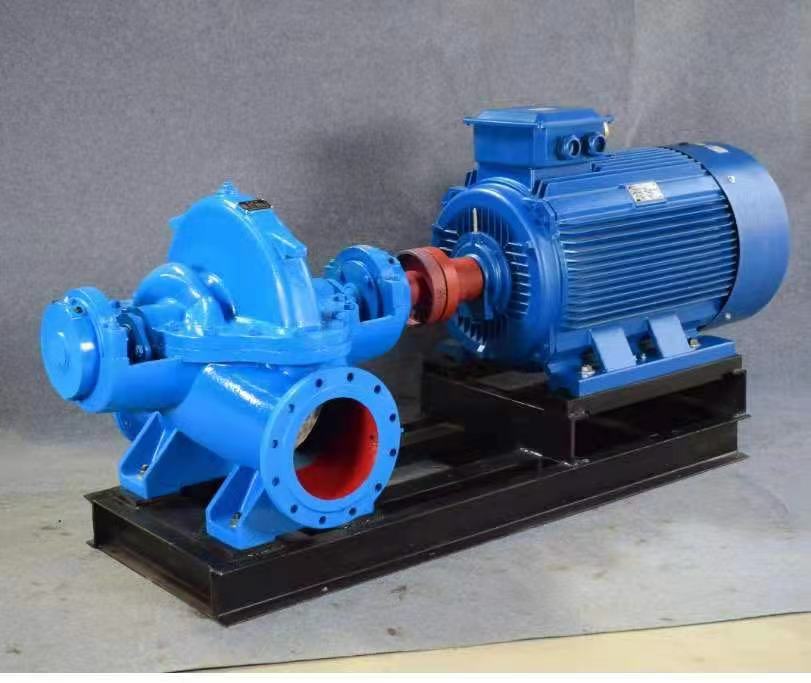

S/SH型單級雙吸離心泵，其結構精妙而穩固，完美融合了工程設計與實用性的理念。泵的吸入口與吐出口均巧妙布局在泵軸心線的下方，與軸線垂直且保持水平狀態。這種設計不僅美觀大方，更使得泵殼可以中開，從而在維修時無需拆卸進水、排出管路及電動機或其他原動機，極大地提高了維修的便捷性。
從聯軸器向泵的方向看去，泵呈現出順時針方向旋轉的優雅姿態。當然，根據客戶的特殊需求，我們也可生產逆時針旋轉的泵，但需在訂貨時特別提出，以滿足不同應用場景的需求。
泵體與泵蓋共同構成了一個寬敞而穩定的葉輪工作室，進、出水法蘭上精心制有安裝真空表和壓力表的管螺孔，方便用戶實時監測泵的工作狀態。同時，進出水法蘭的下部還制有放水的管螺孔，便于排放殘余液體或進行清洗維護。
葉輪經過嚴格的靜平衡校驗，確保其在高速旋轉時能夠保持穩定。葉輪通過軸套和兩側的軸套螺母牢固固定，其軸向位置可以通過軸套螺母進行微調，以滿足不同的工作需求。葉輪的軸向力則通過其葉片的對稱布置達到平衡，剩余的微量軸向力則由軸端的軸承承擔，確保泵的長期穩定運行。
泵軸由兩只單列向心球軸承穩固支承，軸承安裝在泵體兩端的軸承體內，采用黃油潤滑方式，既保證了潤滑效果又延長了使用壽命。雙吸密封環的巧妙設計，有效減少了泵葉輪處的泄漏量，提高了泵的工作效率。
在傳動方面，泵通過彈性聯軸器與電動機直接傳動，確保了動力的穩定傳輸。若需采用橡膠帶傳動方式，我們也可另設支架以滿足客戶的需求。
在軸封方面，若采用軟填料密封方式，我們會在填料之間裝有填料環，以防止空氣進入水泵內。同時，泵工作時會有少量高壓水通過泵蓋中開面上的梯形凹槽流入填料腔，起到水封作用，既保證了密封效果又實現了冷卻潤滑的功能。
S型泵作為單級雙吸水平中開離心泵，廣泛應用于工廠、礦山、城市、電站的給排水、農田排灌和各種水利工程中。其優良的性能和穩定的運行表現，贏得了廣大用戶的信賴和好評。
