常用管路及其附件的布置和常用管路敷設應當保證水泵的使用和修理上的便利。敷設互相平行的管路時，應使用管道外壁相距0.4~0.5m，以便維修人員能無阻擋地拆裝接頭和配置支墩、拉桿等。管路上必須設置放水口，供放空管路之用。泵站內的水管不能直接埋于土中，視具體情況可以敷設于：①磚、混凝土或鋼筋土德地溝中：②機器間下面的地下室中③泵站地板上。

1.地溝中水泵管路的敷設

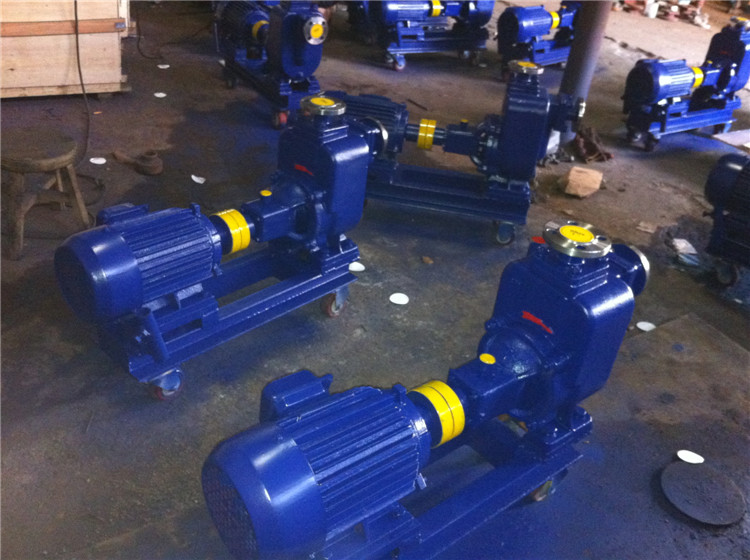

自吸水泵的吸、壓水管路均敷設在地溝中，這種敷設形式使得泵房內比較整潔、交通便利。在管徑小于500mm的地面式或半地下式泵站中采用較多。

為減少吸水管路的水頭損失，也可以將自吸排污泵的吸水管敷設在地面上，壓水管敷設在管溝中，壓水管一側作為泵房的主要通道，這種布置方式也較多見。

在機組為數不多（不多于2~3套）和管路不很長的個別場合，直徑大于500mm的水管也可以敷設于 地溝中。

為了便于安裝和檢修，地溝上應有活動蓋板，管溝斷面尺寸應符合下列要求。

1）從管壁到溝的頂蓋距離L1應不小于100~200mm。

2）從溝底到下管壁的距離L3不應小于350mm。

3）直徑在200mm以下的水管應敷設在地溝夫人中間，溝壁與水管側面的距離L2應不小于350mm。直徑為250mm，另一側距離L4應不小于450mm。

4）溝底應有向集水坑或排水口傾斜的坡度i，一般為0.01。

2.地板上水泵管路的敷設

直徑大于500mm的水管，可同管道增壓泵一起安裝在泵站機器間的地板上。水泵吸、壓水管安裝呈一直線，不設彎頭。這種敷設形式減少了管道長度和應力損失，水力條件好，便于安裝、檢修和操作。為便于在泵房內通行，應修建跨過管道并能走近機組和閘閥的便橋和梯子。

3.架空水泵管路的敷設

泵站內管道一般不宜架空安裝。但地下深度較大的泵房，為了與室外管路連接，有時不得不作架空管道。管道架空安裝時，應做好支架或支柱，但不應阻礙通行，更不能妨礙水泵機組的吊裝及檢修工作。不允許將管道架設在電氣設備的上方，以免管道漏水或凝露時，影響下面電氣的安全工作。

吸、壓水管在引出泵房之后，必須埋設在冰凍線以下，并應有必要的防腐防振措施。如管道位于泵站施工工作坑范圍內，則管道底部應作基礎處理，以免回填發生過大沉陷。
